有兩種控制LED亮度的方法.一種是改變流過LED的電流,一般LED管允許連續工作電流在20毫安左右,除了紅色LED有飽和現象外,其它LED亮度基本上與流過的電流成比例;另一種方法是利用人眼的視覺惰性,用脈寬調制方法來實現灰度控制,也是周期性改變光脈沖寬度(即占空比),只要這個重復點亮的周期足夠短(即刷新頻率足夠高),人眼是感覺不到發光象素在抖動.由于脈寬調制更適合于數字控制,所以在普遍采用微機來提供led顯示屏內容，幾乎所有的led顯示屏都是采用脈寬調制來控制灰度等級的.

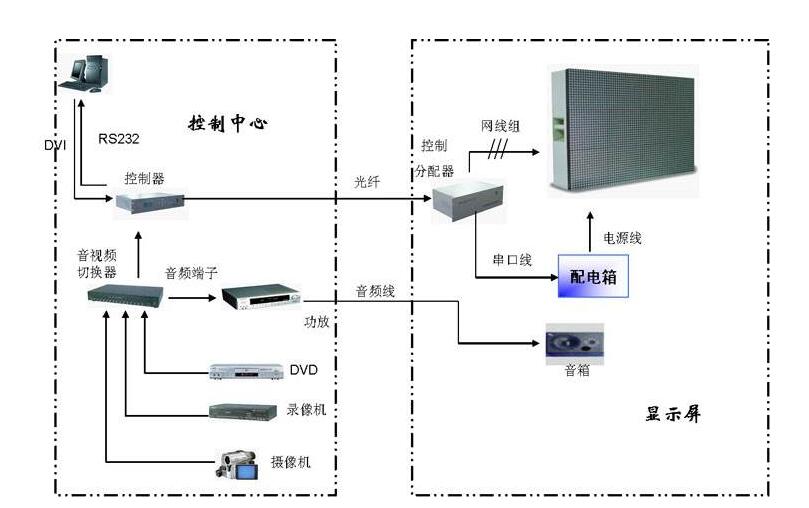

LED的控制系統通常由主控箱、掃描板和顯控裝置三大部分組成.主控箱從計算機的顯示卡中獲取一屏象素的各色亮度數據,然后重新分配給若干塊掃描板,每塊掃描板負責控制led顯示屏上的若干行(列),而每一行(列)上LED的顯控信號則用串行的方式傳送.目前有兩種串行傳送顯示控制信號的方式:一種是掃描板上集中控制各象素點灰度,掃描板將來自控制箱的各行象素的亮度值進行分解(即脈寬調制),然后將各行LED的開通信號以脈沖形式(點亮為1,不亮為0)按行用串行方式傳輸到相應的LED上,控制其是否點亮.這種方式使用器件較少,但串行傳輸的數據量較大,因為在一個重復點亮的周期內,每個象素在16級灰度下需要16個脈沖,在256級灰度下需要256個脈沖,由于器件工作頻率限制,一般只能使LED屏做到16級灰度.
另一種方法是掃描板串行傳輸的內容不是每個LED的開關信號而是一個8位二進制的亮度值.每個LED都有一個自己的脈寬調制器來控制點亮時間.這樣,在一個重復點亮的周期內,每個象素點在16級灰度下只需要4個脈沖,256級灰度下只需8個脈沖,大大降低了串行傳輸頻率.用這種分散控制LED灰度的方法可以很方便地實現256級灰度控制.
